يبدأ الاختيار بين شرائط مطاط EPDM المصمتة والإسفنجية بفهم سلوكها عند الانضغاط. يجب أن تحافظ المادة المناسبة على تلامس الإحكام ضمن تفاوتات الأبعاد، من دون تجاوز قوة الإغلاق المتاحة.
يوفر EPDM المصمت عادةً دعماً أكثر صلابة، بينما يتكيف EPDM الإسفنجي مع تفاوت الفجوات عند أحمال أقل. وقد تؤثر هندسة المقطع وتركيبة الخلطة وظروف التركيب في هذه المقارنة.
ينبغي للمقيّمين الفنيين أن يربطوا الاختيار بأربعة متغيرات: الحدين الأدنى والأقصى للفجوة، وقوة الإغلاق المسموح بها، والاستعادة بعد الانضغاط المستمر، والتعرض للعوامل الجوية أو السوائل أو درجات الحرارة.
ابدأ بحدود التشغيل الخاصة بالوصلة، ثم قارن بيانات المورد في ظروف متطابقة. فسمك الشريط وحده لا يكفي لتحديد ما إذا كانت المجموعة ستحكم الإغلاق على نحو موثوق بمرور الوقت.

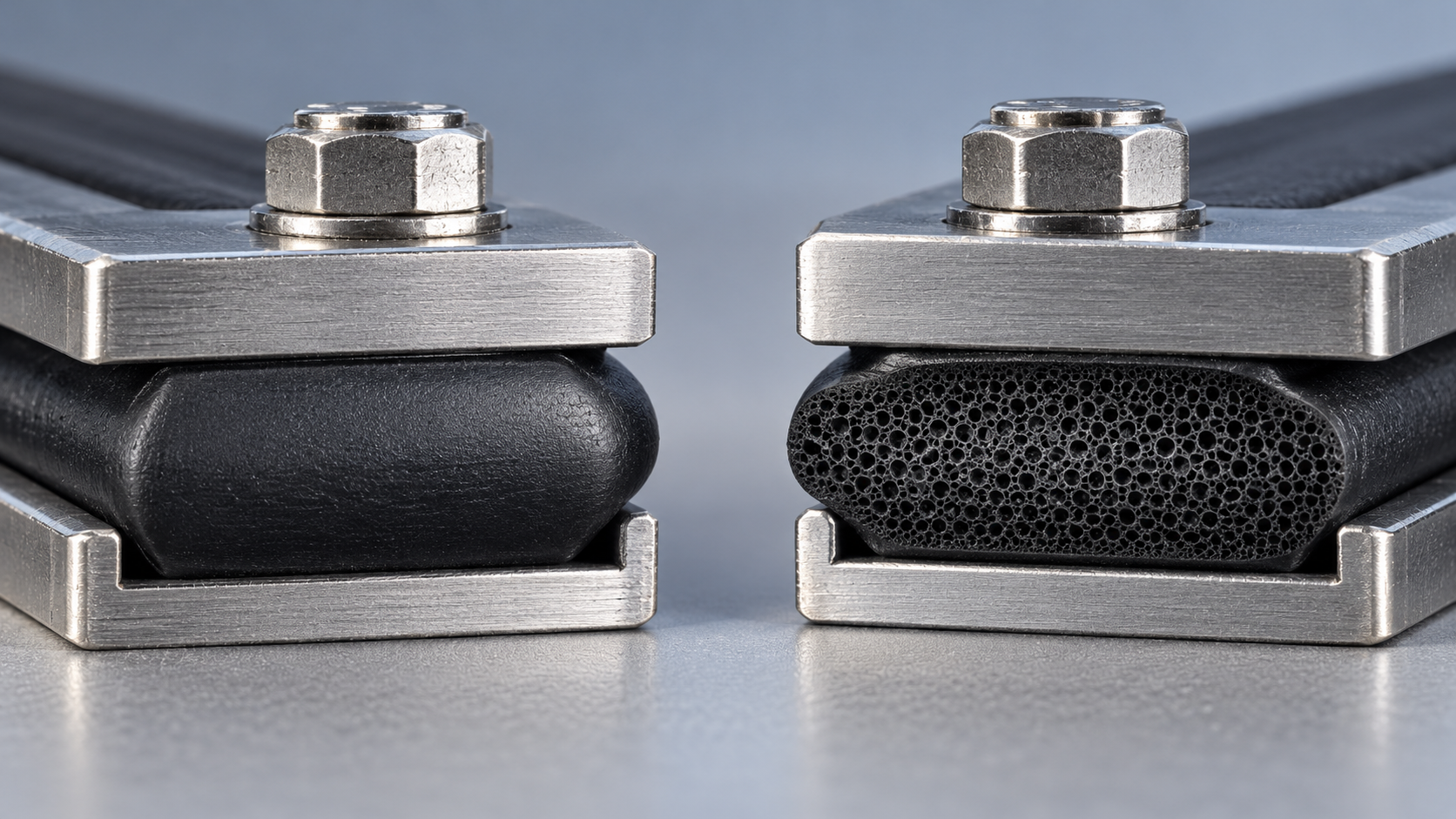

ما الذي يتغير عند ضغط EPDM المصمت أو الإسفنجي؟
مطاط EPDM المصمت كثيف وغير قابل للانضغاط حجميًا تقريبًا. وعند ضغطه، يجب أن يتشوه جانبياً؛ لذلك يؤثر الاحتواء وهندسة التلامس بقوة في القوة المطلوبة.
قد يصعب ضغط شريط مصمت عريض ومسطح محصور بين أسطح صلبة. ويمكن أن يتصرف المقطع المجوف أو ذو الشفة بطريقة مختلفة رغم استخدامه مطاطاً مصمتاً.
ينضغط EPDM الإسفنجي أساساً من خلال تشوه بنيته الخلوية. ويوفر ذلك عادةً انحرافاً أكبر عند أحمال أقل، ما يجعله مفيداً للأغطية غير المستوية أو خفيفة الوزن.
لكن البنية الخلوية مهمة. فعادةً ما يُنظر في الإسفنج ذي الخلايا المغلقة لإحكام الإغلاق ضد العوامل الجوية، بينما تسمح المواد ذات الخلايا المفتوحة عموماً بمرور الهواء والماء بسهولة أكبر عبر الخلايا المترابطة.
لا يضمن البناء ذو الخلايا المغلقة أداءً مقاوماً للماء تلقائياً. فما تزال الأسطح المقطوعة والوصلات وتفاصيل التثبيت ومستوى الانضغاط والمجموعة الكاملة تحدد مقاومة التسرب الفعلية المتحققة.
احسب الانضغاط عند طرفي نطاق الفجوة
قِس الفجوة بعد التركيب على امتداد مسار الإحكام بالكامل. وأدرج استواء اللوحة وحركة المفصلات وتفاوتات التصنيع والتمدد الحراري والانحراف الناتج عن المثبتات أو المزالج.
بالنسبة إلى شريط مستطيل بسيط، تساوي نسبة الانضغاط: (السماكة الحرة ناقص الفجوة عند الإغلاق) مقسومة على السماكة الحرة، مضروبة في 100. استخدم وحدات متسقة في جميع مراحل الحساب.
على سبيل المثال، يتعرض شريط بسماكة 8 mm ينضغط إلى فجوة مقدارها 6 mm لانضغاط بنسبة 25%. وعند فجوة مقدارها 5 mm، ترتفع نسبة الانضغاط إلى 37.5%.
قد تخفي هذه القيم الاسمية تفاوتاً كبيراً. فإذا تراوحت سماكة الشريط بين 7.5 و8.5 mm، نتج عن الوصلة نفسها نطاق انضغاط أوسع بكثير.
عند أكبر فجوة، ينضغط الشريط الأقل سماكة بنسبة 20%. وعند أصغر فجوة، ينضغط الشريط الأكبر سماكة بنحو 41%، ما قد يغير قوة الإغلاق والمتانة.
قارن طرفي النطاق بنطاق التشغيل الموصى به من المورد للدرجة والمقطع المحددين. فلا توجد نسبة انضغاط عامة تناسب كل مانع تسرب من EPDM.
قد يؤدي الانضغاط غير الكافي إلى ترك مسارات تسرب موضعية. أما الانضغاط المفرط فقد يزيد التشوه الدائم، أو يحمّل المكونات المعدنية فوق طاقتها، أو يشوه الألواح، أو يتلف المادة الخلوية خلال دورات الإغلاق المتكررة.
هل توفر المزالج والألواح قوة كافية؟
اطلب بيانات قوة الانضغاط عند مقادير الانحراف المتوقعة. فالصلادة وحدها لا تتنبأ بجهد الإغلاق، كما أن كثافة الإسفنج وحدها لا تحدد القوة اللازمة للإحكام.
يوفر مقياس صلادة Shore A معلومات مفيدة عن خلطة المطاط المصمت. أما المواد الإسفنجية فتحتاج إلى قياسات مناسبة للمواد الخلوية؛ ولا يمكن المقارنة مباشرةً بين قيم الصلادة المقاسة بمقاييس مختلفة.
اطلب إرفاق ظروف الاختبار بكل نتيجة، بما في ذلك أبعاد العينة وسرعة الانضغاط ودرجة الحرارة ومدة الثبات. وإلا فقد تصف الأرقام التي تبدو قابلة للمقارنة استجابات مختلفة للمواد.
كتقدير أولي، اضرب إجهاد الانضغاط عند مقدار الانحراف المستهدف في المساحة المحمّلة. وبالنسبة إلى المقاطع المبثوقة، قد تكون قوة المورد لكل وحدة طول أكثر فائدة.
على سبيل المثال، ينتج عن تأثير ضغط مقداره 30 kPa على مساحة 0.01 متر مربع نحو 300 N. ولا يشمل هذا التقدير هندسة المفصلات أو الاحتكاك أو التحميل غير المتساوي أو غير ذلك من تأثيرات المجموعة.
تحقق مما إذا كانت قوة المزالج المتاحة تتوزع بالتساوي حول المحيط. فالقوة الإجمالية الكافية لا تعوض غطاءً مرناً ينحني بين نقاط تثبيت متباعدة.
إذا كان جهد الإغلاق مفرطاً، ففكّر في تقليل عرض التلامس أو تغيير هندسة المقطع أو اختيار درجة خلوية أكثر ليونة. وقد تؤدي زيادة قوة المزالج وحدها إلى تفاقم تشوه اللوحة.
هل يستعيد مانع التسرب شكله بعد أشهر من الانضغاط؟
تقيس مجموعة الانضغاط التشوه المتبقي بعد تطبيق انضغاط وتعرّض وإجراء استعادة محددة. وتشير القيم المعلنة الأقل عموماً إلى استعادة أفضل في ظل ظروف الاختبار المحددة.
لا تقارن النتائج إلا عندما تتطابق درجة الحرارة والمدة ومستوى الانضغاط ووقت الاستعادة وطريقة الاختبار. يتناول ASTM D395 وASTM D1056 فئات وإجراءات مختلفة للمواد.
لا تقيس مجموعة الانضغاط مباشرةً قوة الإحكام المحتفظ بها. فقد يظل الشريط مضغوطاً بوضوح، بينما ينخفض ضغط التلامس لديه بسبب استرخاء الإجهاد خلال الخدمة المطولة.
بالنسبة إلى المعدات التي تبقى مغلقة باستمرار، اطلب بيانات استرخاء الإجهاد عند توفرها. وبالنسبة إلى الأبواب التي تُفتح كثيراً، قيّم سرعة الاستعادة والدورات المتكررة وتآكل السطح والالتصاق بالأسطح المتقابلة.
اختبر العينات بعد تعريضها لشيخوخة حرارية والتعرض للسوائل بما يحاكي ظروف الاستخدام الفعلية. فقد لا تكشف القياسات في درجة حرارة الغرفة وحدها التصلب أو التليّن أو التشوه الدائم الذي يتطور أثناء التشغيل الفعلي.
تحقق من ظروف التعرض والتثبيت واتساق المادة
يوفر EPDM عموماً مقاومة قوية للأوزون والعوامل الجوية والعديد من البيئات المائية. لكنه عادةً غير مناسب للزيوت والوقود البتروليين ما لم تثبت ملاءمتهما تحديداً.
تحقق من توافق الخلطة المحددة مع درجة حرارة الخدمة ومواد التنظيف والبخار وأي سوائل مستخدمة في العملية. ولا ينبغي أن تحل الادعاءات العامة بشأن درجات حرارة EPDM محل حدود الخدمة المستمرة الخاصة بالدرجة.
يحتاج الظهر اللاصق أيضاً إلى التقييم. فقد تحدد تهيئة السطح وكيمياء المادة الأساسية والرطوبة ودرجة حرارة التركيب وقوى التقشير المستمرة ما إذا كان الشريط، رغم ملاءمته من النواحي الأخرى، سيبقى مثبتاً بإحكام.
افحص الزوايا ووصلات الشرائط، إذ غالباً ما تكون مواضع الانقطاع هي العامل الأهم في التسرب. وعندما تبرر متطلبات الأداء ذلك، ففكّر في زوايا مصبوبة أو إطارات موصولة أو طرق ربط تم التحقق من صلاحيتها لضمان الاستمرارية.
تتطلب منتجات الألواح ذات الصلة، بما فيها حصيرة مطاطية متعددة الوظائف، تقييماً منفصلاً. فملاءمتها للتوسيد أو حماية الأسطح لا تثبت أداءها كشريط إحكام مضغوط.
ما الذي ينبغي أن يتضمنه مواصفات الشراء الفنية؟
حدد نوع المادة والبنية الخلوية عند انطباقها وأبعاد المقطع وتفاوتاتها ونطاق فجوة التشغيل ونافذة الانضغاط المستهدفة والحد الأقصى المقبول لقوة الإغلاق في الوصلة المجمعة.
حدد أيضاً ظروف اختبار مجموعة الانضغاط والتعرض البيئي وبنية الوصلة ومتطلبات المادة اللاصقة ومعايير قبول التسرب ذات الصلة. وأدرج متطلبات الشهادات المنطبقة فقط عند حاجة التطبيق إليها.
تحقق من الشرائط المرشحة في مجموعات تمثيلية عند حدود التفاوتات. وقِس جهد الإغلاق وافحص استمرارية التلامس، ثم أعد فحوصات التسرب بعد التقادم ودورات الفتح المناسبة لظروف الخدمة.
بالنسبة إلى تركيبات المطاط المسترجع، قيّم الخلطة النهائية واتساق الإنتاج. فمحتوى المطاط المسترجع وحده لا يثبت أداء الإحكام؛ إذ تظل الخلطة والمعالجة وضوابط الجودة عوامل حاسمة.
تتخصص شركة Hebei Weizhong Rubber Technology في أبحاث مطاط EPDM المسترجع وإنتاجه وبيعه منذ عام 1986. وتقع الشركة في شينغتاي، وتقدم حلولاً مخصصة لمواد المطاط المسترجع.
عند مناقشة خيارات المواد، قدم أهداف الانضغاط وظروف التعرض ومعايير القبول. وتحقق بصورة منفصلة من كيفية تركيب المادة المقترحة ومعالجتها والتحقق من صلاحيتها للإحكام.
اختر الشريط الملائم لنطاق التشغيل بأكمله
اختر EPDM المصمت عندما يتناسب التلامس الثابت والهندسة المنضبطة مع الوصلة. وفكّر في EPDM الإسفنجي عندما تكون أحمال الإغلاق الأقل والتكيف مع تفاوت الفجوات من الأولويات.
اتخذ القرار النهائي استناداً إلى حسابات التفاوتات والقوة المقاسة وأداء المجموعة بعد التقادم. ويحافظ مانع التسرب الموثوق على تلامس كافٍ طوال مدة الخدمة مع السماح للمكونات المعدنية بالعمل.
